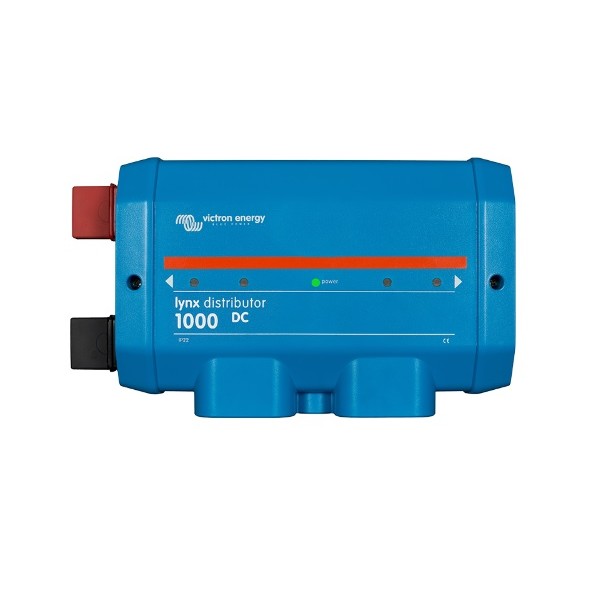

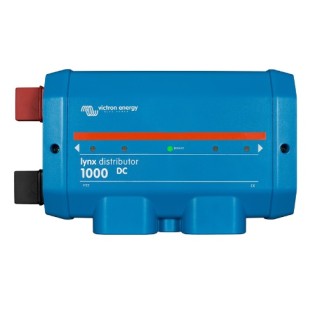

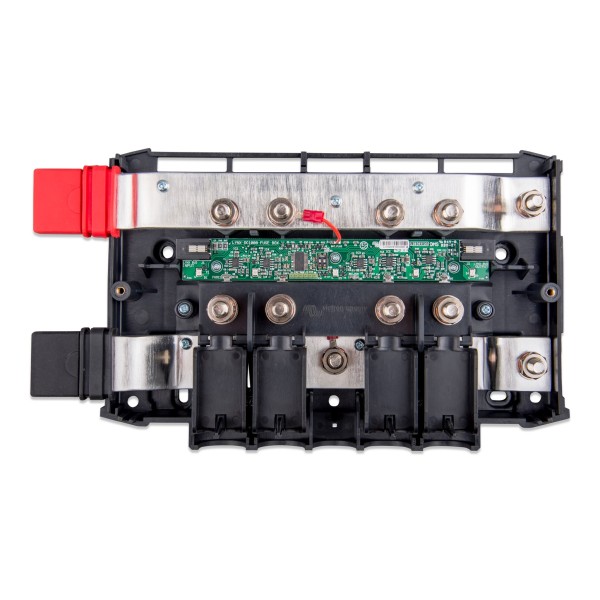

Le distributeur Lynx contient une barre omnibus positive et négative.
La barre omnibus positive dispose de quatre connexions protégées par fusible avec une supervision de fusibles.
La barre omnibus négative dispose de quatre connexions et d’une connexion à la terre. Il fait partie du système de distribution Lynx.
Le distributeur Lynx a une LED d’alimentation et quatre voyants LED d’indication de statut du fusible.
Le système de distribution Lynx est composé des éléments suivants :
• Lynx Power In – une barre omnibus positive et négative avec 4 connexions pour des batteries et un équipement CC.
• Lynx Distributor – une barre omnibus positive et négative avec 4 connexions équipées de fusibles pour des batteries et un équipement CC pour la supervision du fusible.
• Lynx Shunt VE.Can - Une barre omnibus positive avec un espace pour un fusible du système principal, et une barre omnibus
négative avec un shunt pour la supervision de la batterie. Elle dispose d’une communication par VE.Can pour permettre la supervision et la configuration depuis un appareil GX.
• Lynx Smart BMS - Pour une utilisation avec des batteries au lithium Smart de Victron Energy. Il contient une barre omnibus
positive avec un contacteur piloté par un système de gestion de batterie (BMS), et une barre omnibus négative avec un shunt
pour la supervision d’une batterie. Il peut communiquer par Bluetooth pour effectuer des tâches de supervision et configuration
à travers l'application VictronConnect, et à travers le réseau VE.Can pour effectuer des tâches de supervision depuis un appareil GX et le portail VRM.
