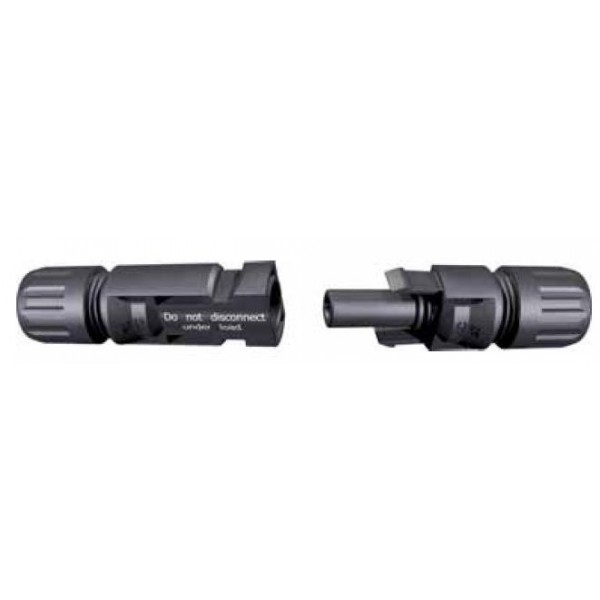

Connecteurs Multi-Contact MC-4 pour câble panneau solaire

Avantages  des connecteurs Multi-Contact MC4 verrouillables :

■ Verrouillage Snap-In

■ Selon NEC 2014, déverrouillable uniquement avec un outil

■ Une technologie MULTILAM éprouvée, stable à long terme, qui garantit une performance constante et de faibles pertes tout au long de la durée de vie du connecteur

■ Connecteur ayant fait ses preuves, plus de 15 ans d’expérience sur le terrain

■ Également confectionnable pour des sections de 10 mm²

■ Disponible également sous forme de câbles confectionnés

■ Branchement compatible avec la gamme de connecteurs MC4

Caractéristiques techniques:

• Pour câble : 2.5mm², 4mm² et 6mm²
• Courant assigné :
  • 2.5mm²: 22.5A
  • 4/6mm²: 39A
  • 10mm²: 50A
• Tension du système max. 1000 VDC (IEC 62852) 1500VDC (UL)

• Type de protection connecté/déconnecté:  IP68/IP2X

• Matériel : Cuivre étamé

• Classe de protection: II
• Système de verrouillage: Locking type
• Classe d’inflammabilité UL94-V0
• Résistance des contacts : =< 0.25mOhms
• Matériau isolant : PC/PA
• Montage simple
• Système de contact: Multilam

• Plage de températures ‑40°C à +85°C
• Résistance à l’ammoniaque (selon DLG) 1500 h, 70 °C/70 % RH, 750 ppm
• Test de pulvérisation de brouillard salin, degré de salinité 6 IEC 60068-2-52
• Certification par le TÜV-Rheinland selon IEC 62852
• Certification par le TÜV-Rheinland selon 2PfG2330
• Composant homologué UL, conformément à l’UL 6703
• Certification CSA selon UL 6703
• Certification CQC selon CNCA/CTS0002-2012
